JUNTA DE ISOLAMENTO ELÉTRICO CONVENCIONAL
PIKOTEK® VCFS®
A Pikotek® VCFS® é uma junta de isolamento convencional para flanges, desenvolvida para aplicações críticas que exigem isolamento elétrico confiável aliado à resistência ao fogo.
Desenvolvida a partir da tecnologia da VCS®, a VCFS® incorpora um elemento de vedação secundário, capaz de manter a vedação mesmo em situações de incêndio, garantindo maior segurança e integridade do sistema.

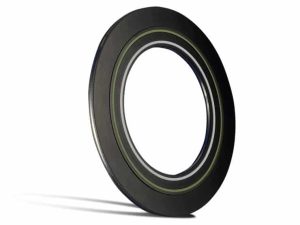

Pikotek® VCFS®: Junta de Isolamento Convencional
Resistente a fogo
Principais características e benefícios
- Vedação e isolamento elétrico de alta confiabilidade para aplicações críticas;
- Suporta condições severas, incluindo vibração, variações de temperatura, pressão e esforços mecânicos¹;
- Aplicável em ambientes corrosivos com presença de CO₂, H₂S e água produzida;
- Excelentes propriedades de isolamento para sistemas com proteção catódica²;
- Sistema de vedação ativado por pressão, reduzindo riscos de vazamentos;
- Geometria ajustada ao diâmetro interno, protegendo faces de flange contra corrosão e erosão;
- Minimiza turbulência em conexões flangeadas;
- Mitiga corrosão galvânica em flanges de metais dissimilares;
- Kits de isolamento (luvas e arruelas) com componentes de alta resistência para evitar curtos-circuitos;
- Material laminado de alta resistência, evitando falhas por sobrecompressão;
- Vedação em PTFE energinzado por mola, reduzindo deformação (cold flow);
- Disponível para diferentes normas de flanges (ANSI, API, BS, DIN, entre outras);
- Compatível com flanges RTJ e Raised Face.
¹ Conforme análise de projeto. Consultar engenharia para mais informações
² Consultar documentação técnica para detalhes adicionais
| Especificações | |
|---|---|
| Tipo de flange (RTJ) | 2” a 36” (50 mm a 920 mm) |
| Tipo de flange (Raised Face) | 1” a 36” (25 mm a 920 mm) |
| Resistência á compressão | 66.000 psi |
| Rigidez dielétrica | 800 VPM |
| Absorção de água | 0,10 |
| Resistência à tração | LW: 40.000 psi / CW: 32.000 psi |
| Tipo de junta | VCFS Tipo “F” |
| Espessura | 0,260” ou 0,308” |
| Corpo metálico | Aço inoxidável 316 |
| Material isolante | Laminado G-10 (fibra de vidro reforçada) |
| Elemento de vedação primário | PTFE energizado por mola e pressão |
| Elemento de vedação secundário | E-ring em Inconel® com revestimento em PTFE + anel de backup em aço carbono com revestimento isolante |
| Geometria | Canal usinado para compressão controlada da vedação |
| Compatibilidade de flanges | Flat Face, Raised Face e RTJ |
| Diâmetro interno (ID) | Ajustado ao diâmetro do flange |
| Certificação | Aprovado no teste de fogo API 6FB |
Aplicações
- Isolamento de flanges resistente ao fogo em conjunto com proteção catódica;
- Isolamento entre metais dissimilares para prevenção de corrosão galvânica;
- Isolamento de cabeçote de poço (wellhead) em relação a linhas interligadas;
- Conexões de válvulas;
- Conexões de árvore de natal (Christmas Tree);
- Conexões de bombas;
- Conexões de compressores;
- Interligação entre flanges de faces diferentes (RTJ, raised face e flat face/slip-on);
- Eliminação de corrosão por aprisionamento de fluido entre flanges tipo anel (RTJ), especialmente em ambientes com CO₂, H₂S e outros hidrocarbonetos agressivos;
- Redução de turbulência e erosão induzida por fluxo entre flanges tipo RTJ;
- Indicado para vedação entre flanges sujeitos a vibração e cavitação (ex: estações de compressão).
Instalação
- Instalação, montagem e remoção simples;
- Baixa carga necessária nos parafusos;
- Menor esforço de aperto, reduzindo tensões nos flanges e parafusos;
- Sistema autoalinhante e autocentrante;
- Não requer ferramentas especiais;
- Versões com vedação dupla (em série) disponíveis – Consultar engenharia para disponibilidade de tamanhos.
