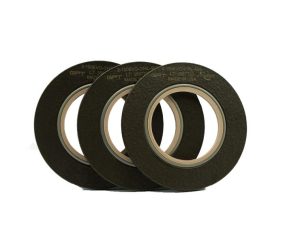

JUNTA DE ISOLAMENTO ELÉTRICO AVANÇADA
EVOLUTION®
A Evolution® é uma junta de isolamento de nova geração, desenvolvida para aplicações críticas em dutos, combinando vedação superior, isolamento elétrico e alta resistência química em um único produto.
Com design totalmente encapsulado, elimina problemas comuns de juntas convencionais, como permeação, degradação química e perda de desempenho após testes hidrostáticos, garantindo maior confiabilidade e integridade do sistema.
Desenvolvida para superar limitações de tecnologias anteriores, oferece maior resistência à corrosão, pressão e condições severas de operação.
Evolution®: Junta de Isolamento Elétrico Avançada
Aplicações de alta performance
Principais características e benefícios
- Design 100% encapsulado (tecnologia pioneira);
- Núcleo em aço inoxidável 316L;
- Espessura de 3 mm (1/8”), com perfil fino para instalação mais precisa;
- Revestimento exclusivo com alta resistência dielétrica;
- Certificação resistente ao fogo (API 6FB);
- Capacidade para operação em altas pressões;
- Faixa de temperatura de operação até 260°C;
- Vedação interna em PTFE resistente a H₂S, CO e CO₂;
- Geometria projetada para ajuste ao diâmetro interno do tubo sob compressão;
- Mantém desempenho mesmo após testes hidrostáticos;
- Melhor desempenho em sistemas com proteção catódica;
- Para temperaturas mais elevadas, utilizar luvas e arruelas em MICA.
| Especificações | |
|---|---|
| Portador/Retentor | Aço inoxidável 316L com revestimento próprio e encapsulamento completo |
| Elemento de vedação primário | Vedação interna (ID Seal) em PTFE com carga de sílica |
| Elemento de vedação secundário (fire safe) | Anel C em Inconel 718 com revestimento próprio, conforme NACE MR0175 / ISO 15156 |
| Cor | Marrom escuro |
| Aplicação de fluido | Óleo e gás |
| Temperatura máxima de operação | 500°F / 260°C* |
| Temperatura mínima de operação | -300°F / -184°C |
| Tamanho | ½” a 48″ NPS** |
| Tipo | Face total (Tipo E) e Tipo F disponíveis |
| Classe de pressão | ASME B16.5 150# a 2500#, API 6A 2K a 10K*** |
Aplicações
- Isolamento de flanges resistente ao fogo em conjunto com proteção catódica;
- Isolamento entre metais dissimilares para prevenção de corrosão galvânica;
- Isolamento de cabeçote de poço (wellhead) em relação a linhas interligadas;
- Conexões de válvulas;
- Conexões de árvore de natal (Christmas Tree);
- Conexões de bombas;
- Conexões de compressores;
- Interligação entre flanges de faces diferentes (RTJ, raised face e flat face/slip-on);
- Eliminação de corrosão por aprisionamento de fluido entre flanges tipo anel (RTJ), especialmente em ambientes com CO₂, H₂S e outros hidrocarbonetos agressivos;
- Redução de turbulência e erosão induzida por fluxo entre flanges tipo RTJ;
- Disponível na versão face total (Tipo E);
- Indicado para vedação entre flanges sujeitos a vibração e cavitação (ex: estações de compressão);
- Para flanges slip-on e revestidos, consultar engenharia;
- Em diâmetros menores, pode ser fornecida apenas com anel C.
