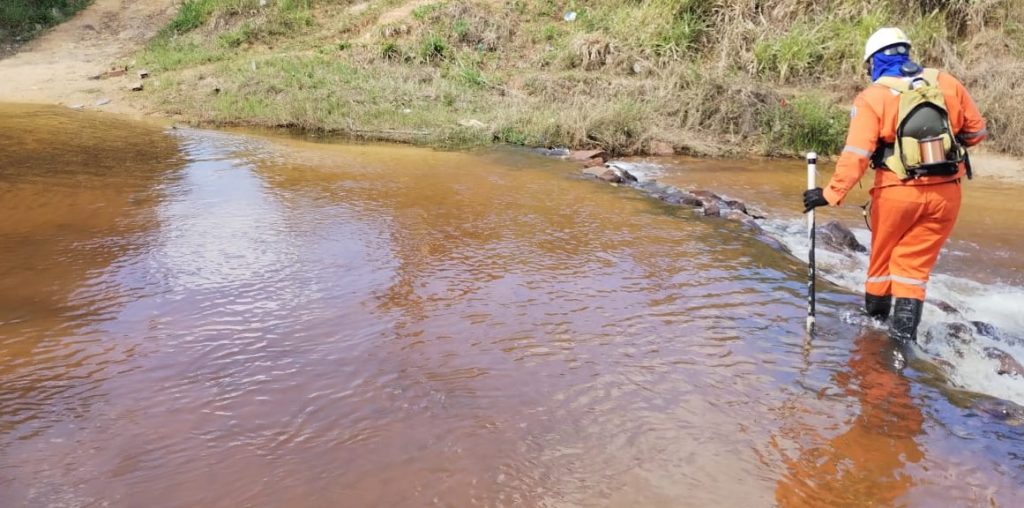

A Inspeção CIPS (Close Interval Potential Survey) é uma técnica desenvolvida para a análise detalhada dos níveis de proteção catódica em tubulações subterrâneas. Consiste na medição contínua dos potenciais da tubulação no que diz respeito ao eletrodo de referência de Cobre/Sulfato de Cobre. O operador cobre um trajeto ao longo do duto estendendo um fio de fino calibre a partir do ponto de teste mais próximo. O fio é conectado a um par de eletrodos de referência portáteis através de uma coletora de dados. As células de referência são instaladas em turnos, apoiadas sobre o solo enquanto o operador avança sobre a tubulação e a coletora registra os valores dos potenciais.

Os potenciais da tubulação são registrados com retificador ligado (potenciais “ON”) e desligado (potenciais “OFF”) para eliminar os erros da queda “IR” nas medições, causados pelo fluxo de corrente entre a tubulação e os eletrrodos de referência. Para obter os potenciais “OFF”, colocam-se chaves interruptoras de corrente sincronizadas via satélite em todos os retificadores de proteção catódica com influência na zona estudada. As chaves devem funcionar em perfeita sincronia para permitir medições precisas de potenciais “OFF”. Os ciclos de interrupção das chaves devem conformar com uma relação ligado/desligado suficiente para evitar uma despolarização significativa da tubulação durante o levantamento.

Os resultados da inspeção CIPS servem aos seguintes propósitos:

1. Identificação dos Níveis de Proteção da Tubulação:
O perfil de potenciais “OFF” dos gráficos CIPS serve para identificar com precisão os níveis de polarização da tubulação para atendimento aos critérios estabelecidos na Norma ABNT NBR ISO 15589-1:2016, tendo como referência o eletrodo Cu/CuSO₄.

2. Avaliação do Estado do Revestimento da Tubulação:
O perfil dos potenciais “ON-OFF” resulta em uma ferramenta útil para a avaliação do estado do revestimento da tubulação. Em zonas com uma boa qualidade de revestimento, o perfil se mantém principalmente estável e haverá uma diferença constante entre os níveis “ON-OFF”. Em zonas onde há defeitos no revestimento da tubulação, se registrarão vales no perfil de potencial, cujos tamanhos sendo proporcionais à severidade dos defeitos. Adicionalmente, existirá uma redução na diferença entre os perfis de potenciais “ON-OFF”.

3. Identificação de Zonas com Possíveis Interferências Elétricas:
Uma função adicional da inspeção CIPS é a detecção de zonas da tubulação afetadas por possíveis interferências elétricas, particularmente as geradas por corrente contínua, associadas às cargas e descargas de corrente através da terra a partir de outros sistemas de dutos distantes. As zonas de entrada da corrente manifestam aumentos significativos tanto no perfil de potencial “ON” como no perfil de potencial “OFF”, sem que haja mudanças significativas na diferença entre ambos os perfis. Do mesmo modo, as zonas de saída da tensão manifestam reduções desabituais entre ambos os perfis de potenciais com uma diferença constante entre os perfis.

Em resumo, a inspeção CIPS cumpre as seguintes funções:

1. 1. • Identificação de zonas com níveis inadequados de proteção catódica;
      • Identificação de zonas com níveis excessivos de proteção catódica;
      • Identificação de zonas com possíveis deficiências na qualidade do revestimento;
      • Identificação de zonas afetadas por possíveis interferências elétricas.
