JUNTA DE ISOLAMENTO ELÉTRICO CONVENCIONAL

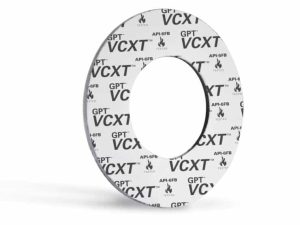

PIKOTEK® VCXT™
A Pikotek® VCXT™ é uma junta de isolamento convencional desenvolvida para aplicações em altas temperaturas, mantendo vedação eficiente e isolamento elétrico mesmo em condições severas.
Projetada para operar em ambientes com elevadas cargas térmicas e mecânicas, oferece desempenho superior em sistemas críticos, incluindo flanges danificados ou submetidos a altas tensões de aperto.
Pikotek® VCXT™: Junta de Isolamento Convencional
Aplicações em altas temperaturas
Principais características e benefícios
- Certificação fire safe conforme API 607 e API 6FB¹²;
- Material THERMa-PUR™ adequado para vedação em ampla faixa de produtos químicos (pH 0–14), incluindo hidrocarbonetos líquidos e gasosos (doces e ácidos)³;
- Núcleo e arruelas em aço inoxidável 316L conforme NACE MR0175;
- Alta capacidade de compressão, garantindo vedação eficiente em diferentes condições de acabamento de flange;
- Suporta temperaturas superiores às de materiais tradicionais como vermiculita e laminados epóxi (até 770°F / ~410°C)⁴;
- Maior integridade no manuseio e transporte em comparação a produtos à base de mica ou vermiculita;
- Disponível em diâmetros de 1/2” a 24” NPS;
- Produto de isolamento com uma das maiores capacidades de temperatura do mercado;
- Ampla resistência química.
| Especificações | |
|---|---|
| Faixa de pressão operacional | Vácuo total até ASME B16.5 Classe 1500# (API) |
| Faixa de temperatura operacional | -328°F a 770°F (-200°C a 410°C) |
| Propriedades físicas típicas | |
|---|---|
| Junta isolante e arruelas | |
| Espessura do núcleo | 3,2 mm (0,125”) – aço inox 316 |
| Espessura do revestimento (face) | 1 mm (0,040”) cada lado |
| Fator (m) ASME mínimo | 4,00 |
| Tensão de assentamento (y) | 3.625 psi (25 MPa) |
| Rigidez dielétrica (ASTM D149a) | 3,937 kV/mm |
| Luvas isolantes (mica) |
|
| Temperatura máxima | até +500°C |
| Rigidez dielétrica | 20,0 kV/mm |
| Arruelas (mica / aço inox) | |
| Material padrão | Aço inoxidável |
| Espessura | 0,125″ |
| Observação | Outros materiais disponíveis conforme aplicação |
Aplicações
- Isolamento de flanges resistente ao fogo em conjunto com proteção catódica;
- Isolamento entre metais dissimilares para prevenção de corrosão galvânica;
- Isolamento de cabeçote de poço (wellhead) em relação a linhas interligadas;
- Conexões de válvulas;
- Conexões de árvore de natal (Christmas Tree);
- Conexões de bombas;
- Conexões de compressores;
- Interligação entre flanges de faces diferentes (RTJ, raised face e flat face/slip-on);
- Prevenção de corrosão por aprisionamento de fluido entre flanges tipo anel (RTJ), especialmente em ambientes com CO₂, H₂S e hidrocarbonetos agressivos;
- Redução de turbulência e erosão induzida por fluxo entre flanges tipo RTJ;
- Alternativa superior às juntas GRE em aplicações com vapor.
