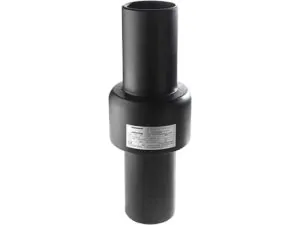

JUNTA DE ISOLAMENTO ELÉTRICO MONOLÍTICA
ELECTROJOINT™
A ElectroJoint™ é uma junta monolítica de isolamento desenvolvida para aplicações em dutos, oferecendo uma solução permanente, segura e livre de manutenção para isolamento elétrico e vedação em sistemas de tubulação.
Diferente das conexões flangeadas convencionais, a ElectroJoint™ é fornecida como uma peça única, eliminando pontos de falha associados à montagem em campo e garantindo maior confiabilidade operacional.
ElectroJoint™: Junta de Isolamento Elétrico Monolítica
Aplicações críticas
Principais características e benefícios
- Tamanhos disponíveis: Até 8 polegadas, classe ANSI 150#, 300# e 600#;
- Dispensa curtos-circuitos, montagem em campo e manutenção;
- Revestido interna e externamente;
- 100% testado eletricamente e sob pressão;
- Soldagem inspecionada e verificada por Inspeção de Particulas Magnéticas (MPI);
- Cada MIJ é submetida a teste hidrostático a 1,5x a MAOP;
- Processo de instalação rápido;
- 1 ano de garantia.
| Classe ANSI 150# (PN ou DP 25) |
Classe ANSI 300#/600# (PN ou DP 100) |
|
|---|---|---|
| Pressão nominal | 285 psi | 1.480 psi (600#) |
| Pressão de operação contínua | 300 psi | 1.500 psi |
| Pressão de teste | 450 psi | 2.225 psi |
| Temperatura de operação | 1 °F a 158 °F (-17 °C a 70 °C) | 1 °F a 158 °F (-17 °C a 70 °C) |
| Resistência elétrica (ar seco) | ≥ 10 MΩ a 1000 V DC | ≥ 10 MΩ a 1000 V DC |
| Tensão de ruptura (ar seco) | 3 kV AC, 50 Hz por 1 minuto | 3 kV AC, 50 Hz por 1 minuto |
Informações adicionais
- Elimina curto-circuitos
Parafusos, luvas e arruelas, principais fontes de curtos-circuitos na maioria dos conjuntos de isolamento, são eliminados com a junta monolítica de isolamento ElectroJoint™. Cada unidade é testada eletricamente durante a produção para garantir integridade, desempenho e propriedades de isolamento, protegendo contra corrosão dielétrica e galvânica.
-
Elimina montagem em campo
A junta de isolamento ElectroJoint™ é totalmente montada e testada em fábrica. Não há flanges, juntas, porcas, parafusos, luvas ou arruelas para manuseio, eliminando assim riscos de vazamentos decorrentes de montagem incorreta em campo.
- 100% testada hidrostaticamente
Todas as MIJs ElectroJoint™ passam por teste hidrostático a 1,5x a MAOP, em conformidade com a norma ASME B31.3.
- Inspeção completa de solda
A integridade de cada solda é verificada por meio de inspeção por partículas magnéticas. Todas as juntas ElectroJoint™ são fabricadas conforme um sistema de gestão da qualidade ISO.
DOCUMENTOS
ELECTROJOINT™
Ficha técnica
Guia de instalação
Estudo de caso
Informações
SOLICITE UM ORÇAMENTO
Conheça as soluções que podem aumentar a segurança operacional e reduzir o custo de manutenção dos seus ativos.
